قالب اکستروژن آلومینیوم (Extrusion Die) ابزار فولادی از آلیاژهای کار گرم مانند H13 است که بیلت داغ را در دمایی حدود ۴۵۰ تا ۵۰۰ درجه سانتیگراد به پروفیل تبدیل میکند. قالبها در انواع توپر، توخالی و نیمهتوخالی ساخته میشوند و عمر مفیدشان بسته به نوع و کیفیت، از چند صد تا چند هزار تن اکستروژن متغیر است؛ انتخاب درست قالب، مستقیماً کیفیت سطح، دقت ابعادی و هزینه نهایی پروفیل را تعیین میکند.
در این راهنما، انواع قالب، متریال استاندارد، معیارهای تشخیص کیفیت، عوامل قیمت و چکلیست خرید را قدمبهقدم مرور میکنیم. اگر با خود فرایند آشنا نیستید، ابتدا اکستروژن آلومینیوم چگونه انجام میشود؟ را بخوانید.
انواع قالب اکستروژن آلومینیوم
| نوع قالب | کاربرد | پیچیدگی ساخت | قیمت نسبی |
|---|---|---|---|
| توپر (Solid) | پروفیلهای توپر مثل نبشی، ناودانی، تخت | کم | پایین |
| توخالی (Hollow) | لوله و پروفیلهای چندحفرهای | زیاد | بالا |
| نیمهتوخالی (Semi-Hollow) | پروفیلهایی با شکاف جزئی | متوسط | متوسط |
| پلدار (Porthole) | لولههای با قطر بزرگ | زیاد | بالا |
| اسپایدر (Spider) | لولههای با دقت بالا | بسیار زیاد | بسیار بالا |
متریال و آلیاژهای رایج قالب
- فولاد H13 (رایجترین): بهترین تعادل بین سختی، چقرمگی و مقاومت حرارتی.
- فولاد H11: برای قالبهای بزرگتر و فشارهای بالاتر.
- فولاد H21: برای کاربردهای خاص با دمای بسیار بالا.
- فولادهای پودری (PM): برای عمر طولانیتر و دقت بالاتر.
جزئیات فنی بیشتر درباره ساختار و رفتار قالب را در بررسی تخصصی قالب اکستروژن آلومینیوم ببینید.
مشخصات فنی استاندارد قالب اکستروژن
| ویژگی | مقدار استاندارد |
|---|---|
| آلیاژ فولاد | H13 / H11 |
| سختی سطح | ۴۸ تا ۵۲ HRC |
| دمای کاری | ۴۵۰ تا ۵۰۰ درجه سانتیگراد |
| دقت ابعادی حفره | ±۰٫۰۵ میلیمتر |
| نسبت اکستروژن | ۱۰:۱ تا ۱۰۰:۱ |
| عمر مفید قالب توپر | ۱۵۰ تا ۵۰۰ تن (بسته به شرایط) |
تجربه کارشناسی؛ ۳ اشتباه پرهزینه در خرید قالب
بر اساس تجربه ما در صنعت اکستروژن آلومینیوم، سه اشتباه بزرگ وجود دارد که بسیاری از خریداران مرتکب میشوند:
- انتخاب آلیاژ اشتباه: بسیاری برای کاهش هزینه، قالب H13 را با فولاد معمولی جایگزین میکنند؛ نتیجه یعنی ترکخوردن قالب بعد از چند صد تن، درحالیکه H13 اصل با عملیات حرارتی صحیح چند برابر بیشتر عمر میکند.
- عدم توجه به عملیات حرارتی: حتی بهترین فولاد بدون سختکاری درست (۴۸ تا ۵۲ HRC) در اولین استفادهها تغییر شکل میدهد. همیشه از فروشنده گواهی سختیسنجی بخواهید.
- صرفهجویی در طراحی: قالبی که با شبیهسازی جریان فلز طراحی نشده باشد، در پروفیلهای توخالی خطوط جوش (Weld Lines) و ضایعات بالا ایجاد میکند.

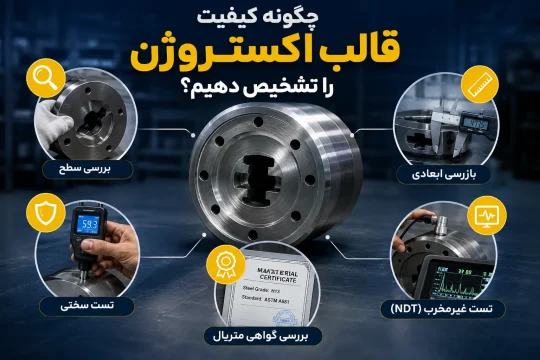

چگونه کیفیت قالب اکستروژن را تشخیص دهیم؟
- بررسی سطح: سطح قالب باید کاملاً صیقلی و بدون ترکهای ریز (Micro-cracks) باشد.
- تست سختی: با سختیسنج، سختی باید بین ۴۸ تا ۲ HRC باشد.
- بررسی گواهی متریال: فروشنده باید گواهی آنالیز شیمیایی فولاد (MTC) ارائه دهد.
- بازرسی ابعادی: با کولیس و میکرومتر، ابعاد حفره قالب را بررسی کنید.
- تست غیرمخرب (NDT): روشهایی مثل التراسونیک (UT) برای تشخیص عیوب داخلی.
عوامل مؤثر بر قیمت قالب اکستروژن آلومینیوم
- نوع قالب: توخالی معمولاً ۲ تا ۳ برابر گرانتر از توپر است.
- وزن و ابعاد قالب: هرچه بزرگتر، گرانتر.
- آلیاژ فولاد: H13 پودری گرانتر از H13 معمولی است.
- پیچیدگی طراحی: پروفیلهای چندحفرهای هزینه طراحی بالاتری دارند.
- تعداد حفره (Cavity): قالب چندحفرهای گرانتر اما با تولید سریعتر.
- کشور سازنده و خدمات پس از فروش: تعمیر و نگهداری، ارزش افزوده ایجاد میکند.
بخش بزرگی از قیمت قالب به قیمت فولاد و شمش گره خورده است؛ برای درک نوسان بازار، عوامل مؤثر بر قیمت آلومینیوم در ایران را بخوانید.

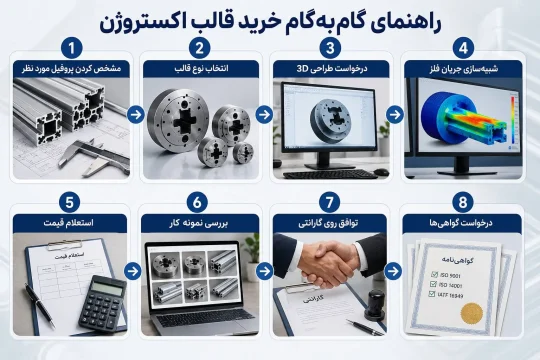

راهنمای گامبهگام خرید قالب اکستروژن
- مشخص کردن پروفیل مورد نظر: نقشه فنی پروفیل را آماده کنید.
- انتخاب نوع قالب: توپر، توخالی یا نیمهتوخالی؟
- درخواست طراحی ۳بعدی: از سازنده بخواهید طرح سهبعدی ارائه دهد.
- شبیهسازی جریان فلز: برای قالبهای توخالی الزامی است.
- استعلام قیمت: از حداقل ۳ سازنده معتبر قیمت بگیرید.
- بررسی نمونه کار: سابقه سازنده را در پروفیلهای مشابه بررسی کنید.
- توافق روی گارانتی: حداقل ۵۰۰ تن گارانتی عمر قالب.
- درخواست گواهیها: MTC، گواهی سختی و گزارش بازرسی.
سوالات متداول
آیا قالب اکستروژن قابل تعمیر است؟
بله، بسیاری از قالبها با روشهایی مثل جوشکاری لیزری، سنگزنی و پولیش قابل تعمیر و بازیابی هستند.
تفاوت قالب H13 و H11 چیست؟
H13 چقرمگی و مقاومت به شوک حرارتی بهتری دارد و رایجتر است. H11 برای قالبهای بزرگتر و فشارهای بالاتر مناسبتر است.
آیا میتوان قالب را سفارشی طراحی کرد؟
بله، اکثر سازندگان بر اساس نقشه فنی پروفیل شما، قالب را بهصورت سفارشی طراحی و تولید میکنند.
جمعبندی و راهنمای سفارش قالب اکستروژن
خرید قالب اکستروژن آلومینیوم نیازمند توجه به آلیاژ فولاد، نوع قالب، عملیات حرارتی، دقت طراحی و گارانتی سازنده است. با رعایت نکات این راهنما، قالبی با عمر طولانی، دقت بالا و هزینه بهینه تهیه میکنید.
